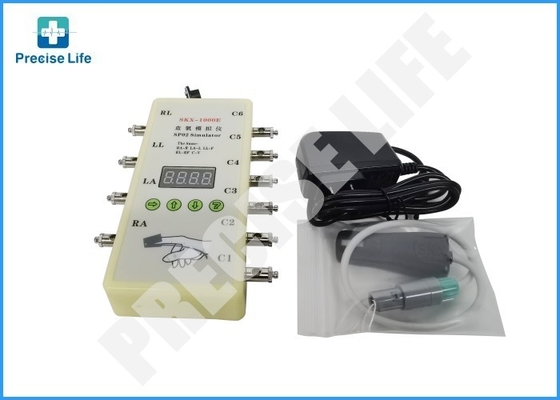

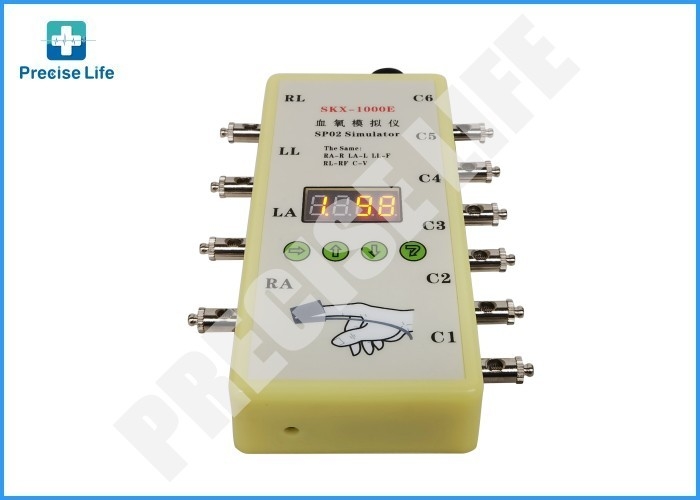

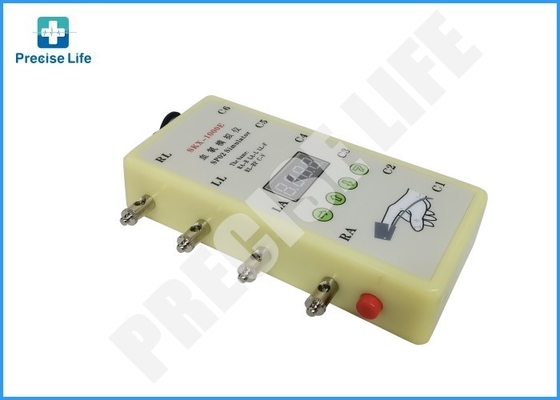

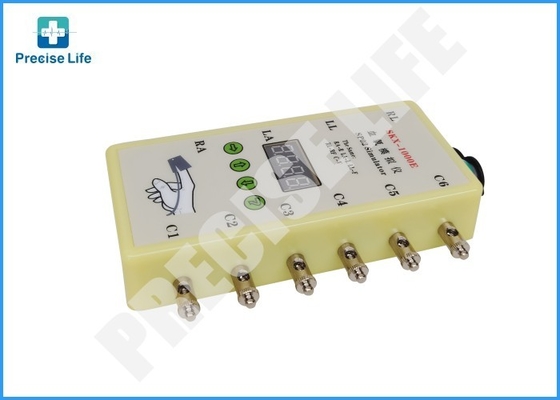

Simulatore medico di ECG SpO2 con 10 cavo, attrezzatura medica di simulazione

Simulatore medico SpO2 con funzione simulatore ECG SpO2 simulatore con 10 derivazioni

Introduzione alla funzione SpO2:

Introduzione alla funzione ECG:


Introduzione al codice della forma d'onda:

1. Valori di saturazione dell'ossigeno, impostare la frequenza SpO2 del simulatore;
2. Valore della frequenza del polso, impostare il valore della frequenza del polso del simulatore;
3. Selezionare la curva dati della saturazione dell'ossigeno;
4. Forma d'onda ECG normale, forma d'onda sincrona a 12 derivazioni di diversi intervalli e tipi;
5. Forma d'onda triangolare positiva-negativa;
6. Onda quadra, utilizzata per misurare la velocità di scansione;
7. Onda sinusoidale, misura la caratteristica ampiezza-frequenza
8. È possibile modificare l'ampiezza dell'onda T, il valore della frequenza cardiaca, l'ampiezza dell'onda R e la larghezza dell'onda R della forma d'onda QRS analogica;
9. Simulare la forma d'onda respiratoria;
A. Impostare l'ampiezza del segnale;

Nota:

1. Il simulatore genererà automaticamente un valore di 98 di ossigeno nel sangue, 80 di frequenza del polso, dati di curva del parametro di ossigeno nel sangue,
e codificherà come 4 forme d'onda ECG normali e frequenza respiratoria come forma d'onda respiratoria di 15 bpm.
2. La parte del dito artificiale, contro il LED del sensore Spo2; e la parte del dito artificiale, contro il sensore SpO2 PD; e assicurarsi
che la finestra di colore bianco del dito artificiale sia allineata con il PD del sensore SpO2, altrimenti i dati saranno non validi.
3. Il simulatore genererà automaticamente un'ampiezza del derivazione II di 1mV, e nella forma d'onda di rilevamento della frequenza cardiaca, onda quadra, onda sinusoidale,
onda QRS, tutta l'ampiezza della derivazione II è di 1mV.
4. Quando la batteria scende al di sotto di un certo valore, il contenuto del display digitale lampeggerà per indicare batteria scarica, e poi continuerà
a funzionare solo per circa quattro ore. Si prega di notare che in questo momento l'ampiezza della forma d'onda ECG diminuirà.
5. Collegamento della parte ECG alla macchina ECG: RA-R (braccio destro), LA-L (braccio sinistro), LL-F (gamba sinistra), RL-RF (gamba destra), C1-C6 (derivazione toracica).
6. Collegamento della parte ECG al monitor paziente: RA-braccio destro (bianco), LA-braccio sinistro (nero), LL-gamba sinistra (rosso), RL-gamba destra (verde), C1-C6 derivazione toracica (marrone).
7. Collegamento ECG a 3 derivazioni: RA-braccio destro (bianco), LA-braccio sinistro (nero), LL-gamba sinistra (rosso).
8. Diverse identificazioni corrispondono alle connessioni: L-LA, R-RA, RF(N)-RL, F-LL, C-V.

Descrizione dei tasti:

Ci sono 4 tasti, seguiti da tasti di selezione, tasto di aumento, tasto di riduzione, tasto Invio, oltre a un set di combinazioni di tasti

Tasto di selezione:

Questo tasto viene utilizzato per selezionare il parametro che si desidera modificare; ci sono 4 tubi LED per visualizzare i quattro codici che rappresentano ciò che viene visualizzato,
Il 1° LED rappresenta il codice della forma d'onda, i LED 2-4 rappresentano il parametro (2 è il valore delle centinaia, 3 rappresenta le decine, 4 rappresenta le unità)

Tasto di aumento:

Usalo per aumentare il parametro

Tasto di riduzione:

Usalo per ridurre il parametro

Tasto Invio:

Usalo per confermare il parametro selezionato

Tasto combinato:

Premere contemporaneamente il tasto di selezione e il tasto Invio, rilasciare il tasto Invio, rilasciare il tasto di selezione,

fare doppio clic sul tasto Invio, la combinazione di tasti è stata selezionata con successo e verrà visualizzato un contenuto diverso.

Modalità operative di ciascun codice:

1. Valore ossigeno nel sangue:
1) Il valore dell'ossigeno nel sangue impostato a: 80%, 85%, 90%, 98%, calibrazione di rilevamento del valore di questi 4 punti, tolleranza<=1%;
A 60%, 65%, 70%, 75%, calibrazione di rilevamento del valore di questi 4 punti, tolleranza<2%;
2) Valore iniziale: 98%; È possibile selezionare e impostare il valore dell'ossigeno nel sangue direttamente con il tasto di aumento e il tasto di riduzione.

2. Valore frequenza del polso:
1) Valore frequenza del polso impostato a: 30, 60, 80, 100, 120, 160, 180, 240 bpm, 8 punti di test totali;
2) Tolleranza<=1 bpm;
3) Il valore iniziale è 80 bpm, è possibile selezionare e impostare il valore della frequenza del polso direttamente con il tasto di aumento e il tasto di riduzione.

3. Selezione curva dati forma d'onda:
Dato 1 è curva BCI, dato 2 è curva.

4. Forma d'onda ECG normale:
* Intervallo impostazione frequenza cardiaca: 10-200 bpm (Valore iniziale: 60 bpm)
* Ampiezza segnale fissa
5. Forma d'onda triangolare positiva-negativa
* Intervallo frequenza: 10-300 bpm (Valore iniziale: 75 bpm)
* Intervallo ampiezza: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modalità, Modalità 1: forma d'onda positiva; Modalità II: forma d'onda negativa; Utilizzare la combinazione di tasti per scegliere.

6. Onda quadra
* Intervallo frequenza: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (Valore iniziale: 1 Hz )
* Intervallo ampiezza: 0.1-4Mv (10:0.1mV, 400:4mV);
7. Onda sinusoidale
* Intervallo frequenza: 1-100Hz (Valore iniziale: 25 Hz)
* Intervallo ampiezza: 0.1-4Mv (10:0.1mV, 400:4mV)

8. Forma d'onda QRS-T analogica:
Questa forma d'onda ha 4 modalità operative,
Modello 1: l'ampiezza dell'onda T può essere modificata;
Modello 2: Impostare la frequenza della forma d'onda;
Modalità 3: impostazione dell'ampiezza della forma d'onda QRS;
Modello 4: Impostare la larghezza dell'onda QRS;

la modalità operativa può cambiare con le combinazioni di tasti.
* Intervallo impostazione ampiezza onda T: 0.1mV-2mV; (Valore iniziale: 10)
* Intervallo frequenza forma d'onda: 20-300 bpm; (Valore iniziale: 75)
* Intervallo ampiezza forma d'onda QRS: 0.1mV-2mV; (Valore iniziale: 1mV)
* Intervallo larghezza forma d'onda QRS: 10ms-150ms; (Valore iniziale: 80ms)

9. Simulare onda respiratoria:

* Intervallo frequenza: 10-100 volte/min; (Valore iniziale: 15 bpm)
* Nota: la derivazione respiratoria è RA-LL, l'impedenza di base è 1k. Se la derivazione respiratoria del monitor paziente è diversa, impostare il parametro del monitor o cambiare il modo di connessione della derivazione.

A. Impostazione ampiezza segnale:
* Intervallo ampiezza: 0.1mV-4mV (10:0.1mV, 400:4mV); (Valore iniziale: 100)
* Nota: questa impostazione dell'ampiezza influenzerà l'ampiezza delle forme d'onda 5, 6, 7.
